Как сделать виброплиту для уплотнения грунта своими руками? Как выбрать электродвигатель.
С разной частотой на приусадебном участке хозяева нуждаются в таком техническом приборе, как виброплита. Этим малогабаритным устройством можно утрамбовать многие грунтовые участки и дорожки, покрытые плиткой. Далее рассмотрим, как делается виброплита своими руками. Виды виброплит В зависимости от источника энергии самодельные виброплиты разделяются на 3 вида: электрические, дизельные и бензиновые. Каждый из двигателей способен создавать вибрации, которые отличаются по силе.
В зависимости от мощности агрегата и массы изделия виброплиты могут использоваться при утрамбовке разных поверхностей. Для обустройства участков, расположенных на территории дач и загородных домов, наиболее приемлемый вариант – бензиновая виброплита. Это легкие устройства, масса которых не превышает 75 кг. Дизельное утрамбовывающее устройство обладает большей мощностью.
При массе от 75 до 140 кг такая плита выполняет серьезные уплотнительные работы основания для дальнейшего изготовления бетонных и асфальтовых дорог. Виброплиты с электродвигателем ничем не уступают по своей продуктивности вышеперечисленным агрегатам, но имеют один существенный недостаток – ограниченный радиус действия, который зависит от длины электрического шнура.
Поэтому этот прибор не всегда можно применить на открытой местности. Советы Если у человека есть технические способности и желание сэкономить, виброплиту можно изготовить самостоятельно.
В этом нет ничего сложного, если приобрести все необходимые механизмы и детали. Кроме того, нужно будет выполнить сварочные работы, чтобы соединить в единое целое нарезанные болгаркой заготовки. Среди двигателей можно выбрать бензиновый двухтактный агрегат с одним цилиндром или вибратор площадочный ИВ-98Е, который работает от обычной электрической сети.
Если выбор пал на вибратор со встроенным электрическим мотором, то нужно знать, что у него можно менять силу вибрации. Для этого необходимо снять крышку. В самом начале работ изготавливается рабочая поверхность из металлического листа размером 80×50 мм и толщиной 8 мм.
Чтобы лист не зачерпывал грунт или песок во время работы, его нужно спереди загнуть приблизительно на 30º. Учитывая толщину рабочей поверхности, сделать это непросто. Для этого сначала нужно применить болгарку, которой на металлическом листе необходимо сделать 2 симметричных надреза.
Они делаются с противоположных сторон и должны иметь глубину до 5 мм с отступом от края около 10 см. Затем лист сгибается в этом месте с помощью тяжелого молотка. После того как рабочая поверхность приобрела нужную форму, места врезки завариваются. Затем нужно заготовить 2 отрезка швеллера, которые будут фиксироваться к металлическому листу. Эти детали будут нужны для крепежа к рабочей поверхности вибратора при помощи двух болтов.
Идеи Для Дома Своими Руками
Швеллеры можно приварить как вдоль листа, так и поперек. Последний вариант предпочтительнее. При приваривании швеллеров нужно следить, чтобы они не выходили за пределы металлического листа. Расстояние между деталями должно достигать приблизительно 10 см, при этом они должны быть симметрично расположены относительно центральной оси плиты. Также при сварке нужно следить, чтобы крепежные отверстия вибратора при будущей фиксации правильно располагались по отношению к фиксирующим элементам на швеллере.
На фото хорошо видно, как выглядит лист с приваренными швеллерами. Чтобы рабочая поверхность виброплиты во время крепления со швеллерами не потеряла ровную поверхность, сварку нужно проводить постепенно, меняя по ходу работы места фиксации и направление сварного шва. Итак, швеллеры приварены. Теперь наступает черед следующих работ:. После приварки к металлическому листу швеллеров к одному из них крепится вибратор. Если применяется электрический мотор, его крепление происходит болтами М10. При варианте изготовления виброплиты с бензиновым двигателем используются болты М12.
Для начала нужно определить расстояние между отверстиями для фиксации в вибраторе. На таком же расстоянии при помощи дрели в швеллере проделываются отверстия, соответствующие диаметрам болтов.
После этого к металлической конструкции болтами крепится двигатель. Чтобы машиной можно было управлять, к ней необходимо приделать ручки. Их крепление к механической конструкции происходит с помощью эластичных подушек, которые гасят вибрацию в момент, когда виброплита находится в рабочем состоянии. Подушки играют важную роль, так как без них машина может вырываться из рук. Так как виброплита весит приблизительно 60 кг, к изделию необходимо приварить кусок трубы, а на нем закрепить пластиковые колеса.

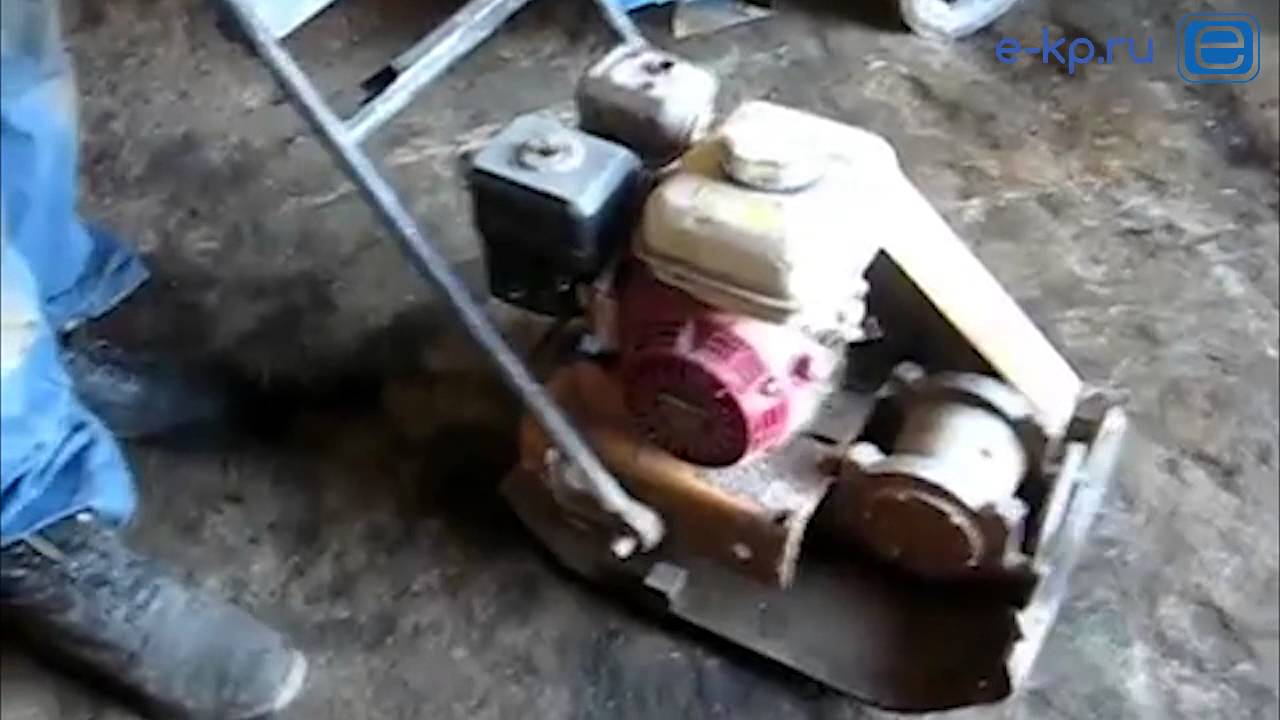

Это облегчит транспортировку машины до, во время и после работы. Чтобы колебания виброплиты не сказывались негативно на руках, к ручкам можно привязать веревки в виде петель и при работе держаться за них. Видео Автор видеоролика демонстрирует самостоятельно собранный агрегат. Также на видео показана его работа.
Самоделки Своими Руками
Принцип работы виброплиты. Виброплита с несложной конструкцией необходима для того, чтобы уплотнять щебень, песок и прочие сыпучие материалы. Почва, подвергавшаяся вибрационному воздействию, не будет проседать при нагрузках. Это важно для того, чтобы достигнуть хорошей сцепки с брусчаткой, бетонной смесью или тротуарной плиткой.
Если работы проводятся на небольшой площади, где использование спецтехники будет затруднено, данный вид утрамбовывания представляется незаменимым. Большую часть работ по облагораживанию территории выполняют с использованием виброплиты. плита рабочая;.
виброузел;. рама;. трансмиссия;. двигатель;. механизм управления;. система подвески. Для рабочей плиты в основном выбирают чугун.
От его качества и будут зависеть рабочие характеристики устройства. Например, при работе с песком или гравием низкокачественный чугун покрывается трещинами, в этом повинны мелкие частицы грунта, которые оказывают на поверхность точечное воздействие. Важны и размеры поверхности: при правильной геометрии площадка очищается самостоятельно, и грунта на ней не остается. При сооружении устройства своими руками площадь плиты лучше делать не очень большую, если это не повлияет на вибрационные свойства. К плите прикрепляют виброузел. Все узлы крепления, все соединения должны выполняться как можно более тщательно. Сальник виброузла устроен должен быть таким образом, чтобы полностью исключить протекания смазки или проникновения загрязнений.
Двигатель является главным необходимым компонентом для создания виброплиты своими руками. По типу двигателя, использованного для сооружения устройства, различают электрические, дизельные и бензиновые виброплиты.
Чтобы соорудить устройство для выполнения небольших объемов работ, достаточно будет простого площадочного вибратора с мощностью 220 В. Можно купить новый двигатель или снять его с какой-либо системы, которая уже не используется. Для станины, то есть основы, понадобится металлический лист, который несложно найти в компаниях, торгующих металлопрокатными изделиями.
Толщину листа надо выбирать самое меньшее 8 мм, длину — 80 см, ширину — 45 см. Станина должна быть ровной, вес — до пятидесяти килограммов. На основание снизу надо прикрепить металлическую пластину для выполнения функции подошвы, толщиной 5 мм. Нельзя, чтобы виброплита во время работы зарывалась в грунт. Ее края понадобится отогнуть. Сделайте при помощи болгарки срезы с глубиной 5 мм, за 10 см от краев. Отгибать надо при помощи молотка, заколотив края на 25-30 градусов внутрь, срезы укрепляйте сваркой.
На основании выберите места для сверления отверстий под болты, чтобы прикрепить двигатель. В просверленных отверстиях надо выполнить резьбу и вставить шпильки. Поставьте швеллеры и двигатель. На основании укрепите ручку, с помощью которой можно будет перемещать и регулировать аппарат.
Для этого приварите болты, наденьте на них ручку и фиксируйте гайками. Чтобы трамбование получалось более качественным, к низу приварите также пару трубок. Над плитой расположите резервуар для воды и подсоедините к нему одну из них. К другой подсоедините шланг и выведите его к подошве.
Так перед началом трамбования вы сможете увлажнять подошву. Но при этом надо следить, чтобы вода не попала на двигатель и не создала замыкания. Когда машина собрана, проверьте ее работу. Осмотрите все части крепления, проверьте, нет ли повреждений. Подключите виброплиту к сети и проведите пробное трамбование.
Рукоделие Своими Руками
С помощью получившегося устройства вы сможете уплотнять грунты на глубину десяти сантиметров. Работу можно осуществлять без перерыва около трех часов. Постарайтесь своевременно очищать плиту: грязь на поверхности и срезы, залитые грунтом, могут послужить причиной перегрева двигателя.
