Всем здрасьте. Я - нуб, прочитавший статьи про светодиоды для чайников, есть небольшой опыт пайки и подбору готовых драйверов для 50-60 ваттных cree-матриц. Начинаю читать уже имеющиеся ветки и моск начинает закипать от недостатка знаний, принятых сокращений и т.д. Что есть: горсть уже запаянных на подложку XML 2 диодов Чего хочется: собрать другую горсть осветительных приборов для квартиры.
Еще очень хочется научиться и самостоятельно собрать нормальный драйвер. Может я пропустил уже имеющуюся базу знаний по общепризнанным эффективным схемам драйверов с ШИМ, фильтрами чтобы драйвера обратно в сеть не гадили и макс. Чтобы грубо говоря я, поэкспериментировав, опытным путем определившись с кол-вом диодов на одну лампочку и посчитав какое будет падение напряжения и какой нужен ток смог взять готовую схему, подобрать нужные для моего случая номиналы и собрать хороший драйвер?
Нажимаем ЕЩЁ, визу много ссылок для ознакомления: Правильные драйвера для светодиодов LED CREE XM-L T6, XM-L2, XHP70, XHP50 — смотреть.
Светлячок Сообщений: 3 Зарегистрирован: 09 фев 2014, 21:00 Благодарил (а): раз. Поблагодарили: 0 раз. Вопрос ещё: в чём цель применения именно Cree XML 2 для бытового освещения?
Они хороши в фонарях или мощных источниках света, типа прожекторов. Если ставить вместо лампочек на повышенную яркость - придётся немалую часть терять в рассеивателях, чтобы не слепили. Или, как вариант, использовать на малых токах с рекордной производительностью люмен/ватт. Но это надо много светиков и по невысокой цене. Scio me nihil scire Сообщений: 5628 Зарегистрирован: 17 июн 2012, 01:53 Откуда: Киров Благодарил (а): раз. Поблагодарили: раз.
Изобретатель писал(а):Хм, собрать можно, но придется затратить массу времени, сделать кучу опытных образцов, пожечь кучку транзисторов. Короче, удел энтузиастов питания. Дешевле будет приобрести готовые драйверы, правда тоже нужно покумекать. Вот чтобы не делать кучу образцов и спросил о готовых схемах. Смысл не купить готовый, а собрать драйвер понимая в конце сборки что сделан он правильно, имеет хорошую эффективность и будет работать долгие годы, т.к. Выгорания китайских лампочек на SMD5050 начинает немного напрягать.
Но тут еще хочется именно с паяльником поковыряться и немного расширить свои знания в этом направлении. InvisibleLight писал(а):Вопрос ещё: в чём цель применения именно Cree XML 2 для бытового освещения? Они хороши в фонарях или мощных источниках света, типа прожекторов.
Если ставить вместо лампочек на повышенную яркость - придётся немалую часть терять в рассеивателях, чтобы не слепили. Или, как вариант, использовать на малых токах с рекордной производительностью люмен/ватт. Но это надо много светиков и по невысокой цене. Я покурил кучу специффкаций cree диодов и остановил выбор на этих т.к. Они соответствовали моей цели. А цель и была - горсть диодов включить на малых токах, как результат - мегоэффективность, и именно для этого хочу им в пару собрать эффективный драйвер.
Кол-во диодов на одну лампочку еще не определено и хотелось бы определить это опытным путем(комбинируя ток/кол-во диодов) - вот для этого и нужна схема с решением известных проблем с диодным освещением и возможности изменять выходной ток/напряжение и высоким КПД. Но вы тут правы - всё что я пока находил это у любителей фонарей, вот там да, какие-то высокоэффективные драйвера но они разработаны под всякие Li-po аккумуляторы с кучей ненужного мне функционала(и как результат сложностью выполнения). Есть еще кстати пачка нерабочих БП от компов.там говорят можно часть деталей выковырять.но опять же, нужна схема. Светлячок Сообщений: 3 Зарегистрирован: 09 фев 2014, 21:00 Благодарил (а): раз. Поблагодарили: 0 раз.
Если есть в наличии лабораторный БП с регулировкой тока стабилизации, то можно подбирать режимы диодов по току - с ним (включение последовательное или последовательно-параллельное). А потом можно и с драйвером решать. Что касается потребного количества диодов при разном токе - смотрите даташит на ваши диоды. Там есть график светового потока в зависимости от тока, а также температурная зависимость. Если предполагаете использовать рассеиватели, то делайте поправку на потери 30-50% (в зависимости от степени матовости и расстояния от диодов до рассеивателя). Для нормальной освещённости в быту желательно не менее 200 люмен на квадратный метр (при высоте потолков 2.40-2.50 и освещении прямым, а не отраженным светом).
InvisibleLight писал(а):Если есть в наличии лабораторный БП с регулировкой тока стабилизации, то можно подбирать режимы диодов по току - с ним (включение последовательное или последовательно-параллельное). А потом можно и с драйвером решать. Что касается потребного количества диодов при разном токе - смотрите даташит на ваши диоды. Там есть график светового потока в зависимости от тока, а также температурная зависимость. Если предполагаете использовать рассеиватели, то делайте поправку на потери 30-50% (в зависимости от степени матовости и расстояния от диодов до рассеивателя). Для нормальной освещённости в быту желательно не менее 200 люмен на квадратный метр (при высоте потолков 2.40-2.50 и освещении прямым, а не отраженным светом).
А не получится с лабораторным БП так, что будет светить одной яркостью, а как только перейду на схему с ШИМ - яркость упадет? Насколько понимаю ШИМ это просто мерцание с определенной частотой, а значит светить диод будет меньше в единицу вермени.или нет?
Может есть какая-то формула эквивалентности свечения с ШИМом и без него? Если удастся выяснить что с ШИМом с такой-то частотой будет светить на ХХ% меньше то тогда по даташиту можно будет просто ток скорректировать. Светлячок Сообщений: 3 Зарегистрирован: 09 фев 2014, 21:00 Благодарил (а): раз. Поблагодарили: 0 раз.

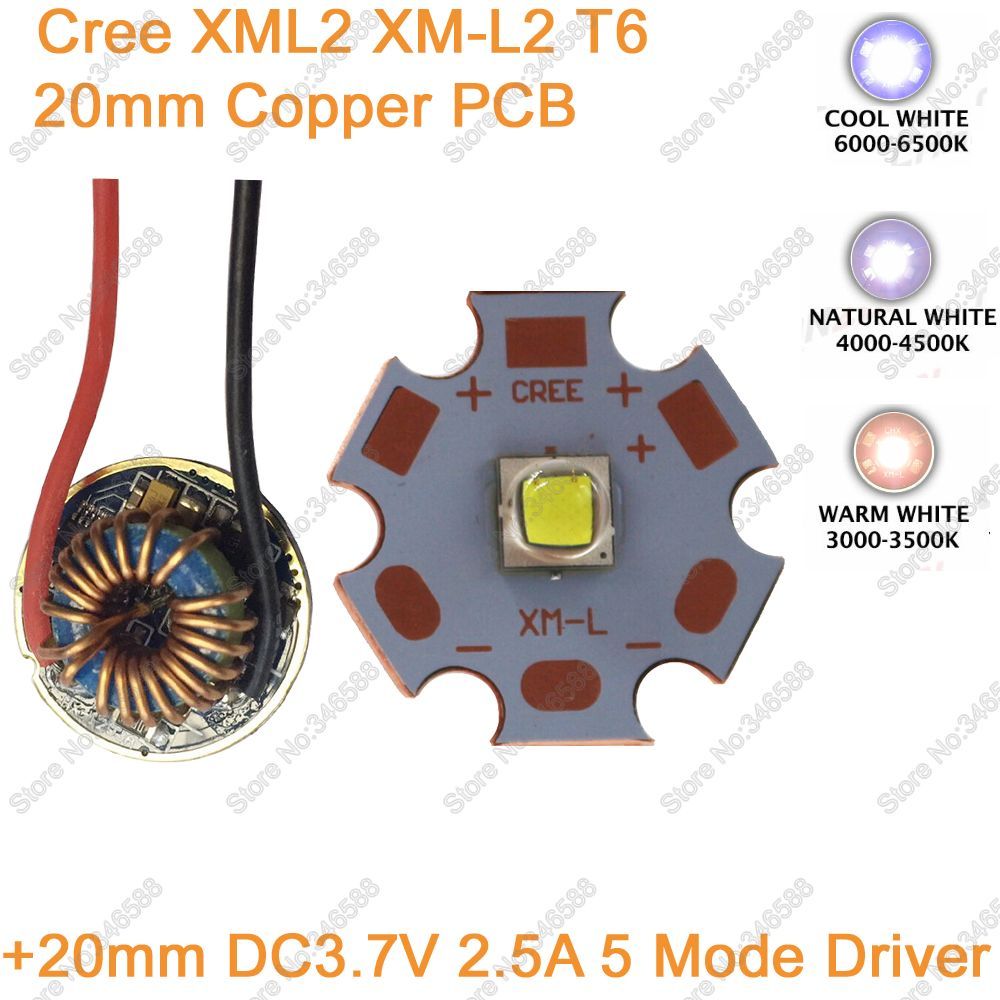

Драйвер Cree Xm-l T6
Может я пропустил уже имеющуюся базу знаний по общепризнанным эффективным схемам драйверов с ШИМ, фильтрами чтобы драйвера обратно в сеть не гадили и макс. Чтобы грубо говоря я, поэкспериментировав, опытным путем определившись с кол-вом диодов на одну лампочку и посчитав какое будет падение напряжения и какой нужен ток смог взять готовую схему, подобрать нужные для моего случая номиналы и собрать хороший?/quote Вот ссылочка - все очень подробненько, хорошо расписано от самого начала и до конца. Если это именно то, чего хочется делать - дерзайте! Всем доброго времени суток! Я планирую сделать 2 люстры на светодиодах Cree T6, по 5 светодиодов в люстру. Люстры и светодиоды уже есть, осталось разобраться с охлаждением и сделать драйверы. В люстрах будут микроконтроллеры подключеные к сети RS485 и к выключателям.

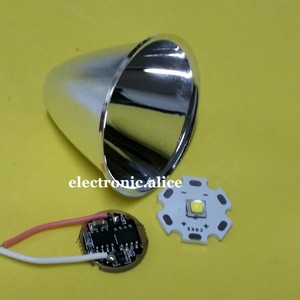

Драйвер Cree Xm-l T6 Bulb
Микроконтроллер должен управлять включением/выключением, яркостью и следить за тепрературой одного светодиода. Драйверы думаю сделать из ATX БП на TL494, на новой плате нужной формы и размеров. Дежурку хочу оставить для питания микроконтроллера, выход БП сделать с ограничением на 18В 3А и микроконтроллером управлять током. Что скажите насчет таких мыслей с драйвером? Или посоветуйте еще варианты.
Фонарик Сообщений: 16 Зарегистрирован: 27 мар 2013, 00:50 Откуда: Белореченск Благодарил (а): 0 раз. Поблагодарили: 0 раз.
